マニアしか求めていないであろう、先日のレッツノート分解中(Let's Note CF-T4)の続編です。
Panasonic Let's Note(レッツノート)シリーズの魅力/短所やお買い得中古情報でも書いたように、
旧世代のレッツノートの分解は敷居が高く、専門業者がいくつも存在したり、
分解(HDD交換)マニュアルがヤフオクで売られている現実があります。
一方で私自身はIT系の特にハードウェア分野においては、プロです。
サラリーマン時代はサーバー含むIT全般のサポートのみならず、
本業として外資系メーカーのデスクトップ/ノートパソコンの開発や、
Windows2000のテスト等に携わっていた事もあります。
株式会社タクティスにおいては、企業のみならず、
個人ユーザに対してPC購入のアドバイス/仲介〜修理も行っています。
(現時点では口コミメインです)
今回のLet's Note分解は
「新たなスキルの向上」「人気機種の内部構造(アーキテクチャー)の把握」etc..
プラスの要素の方が多いと感じたので、時間をかけてあえて分解作業に挑むのでした。
万が一ミスしても2万円以下ですし、勉強代と考えれば安い物です。
#逆に10万超えの上位機種の分解は気が引けますね (^^;
■Let's Note T4(CF-T4)分解作業(簡易写真レポ)■
Panasonic Let's Note(レッツノート)シリーズの魅力/短所やお買い得中古情報でも書いたように、
旧世代のレッツノートの分解は敷居が高く、専門業者がいくつも存在したり、
分解(HDD交換)マニュアルがヤフオクで売られている現実があります。
一方で私自身はIT系の特にハードウェア分野においては、プロです。
サラリーマン時代はサーバー含むIT全般のサポートのみならず、
本業として外資系メーカーのデスクトップ/ノートパソコンの開発や、
Windows2000のテスト等に携わっていた事もあります。
株式会社タクティスにおいては、企業のみならず、
個人ユーザに対してPC購入のアドバイス/仲介〜修理も行っています。
(現時点では口コミメインです)
今回のLet's Note分解は
「新たなスキルの向上」「人気機種の内部構造(アーキテクチャー)の把握」etc..
プラスの要素の方が多いと感じたので、時間をかけてあえて分解作業に挑むのでした。
万が一ミスしても2万円以下ですし、勉強代と考えれば安い物です。
#逆に10万超えの上位機種の分解は気が引けますね (^^;
■Let's Note T4(CF-T4)分解作業(簡易写真レポ)■

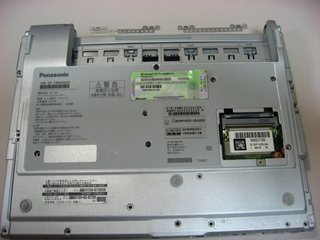

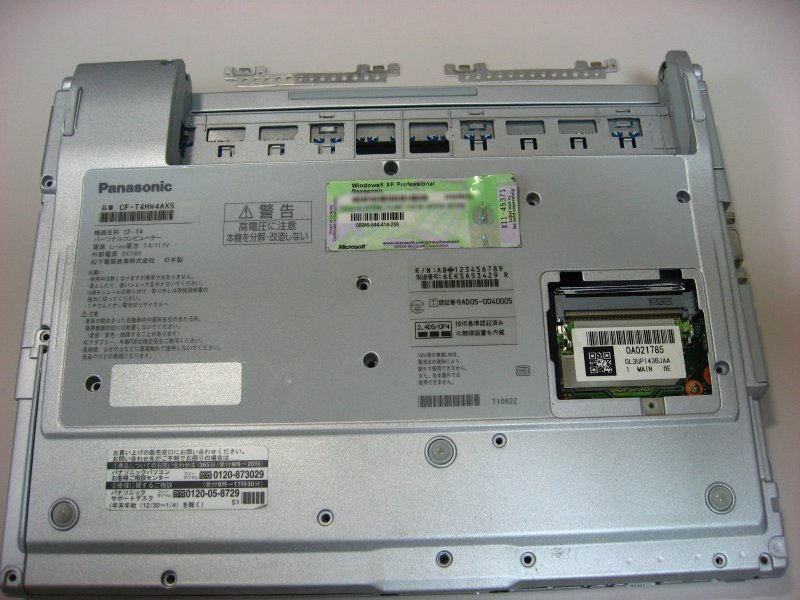

全てのネジ取り完了♪

メモリーカバー&キーボードラッチ取り外し
(↑は別に外さないでも良かった)

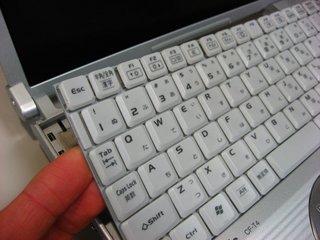

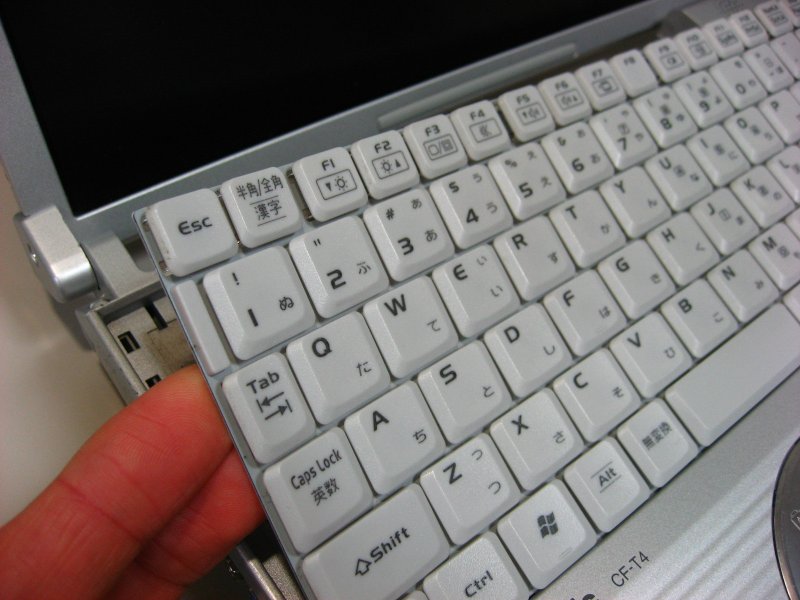

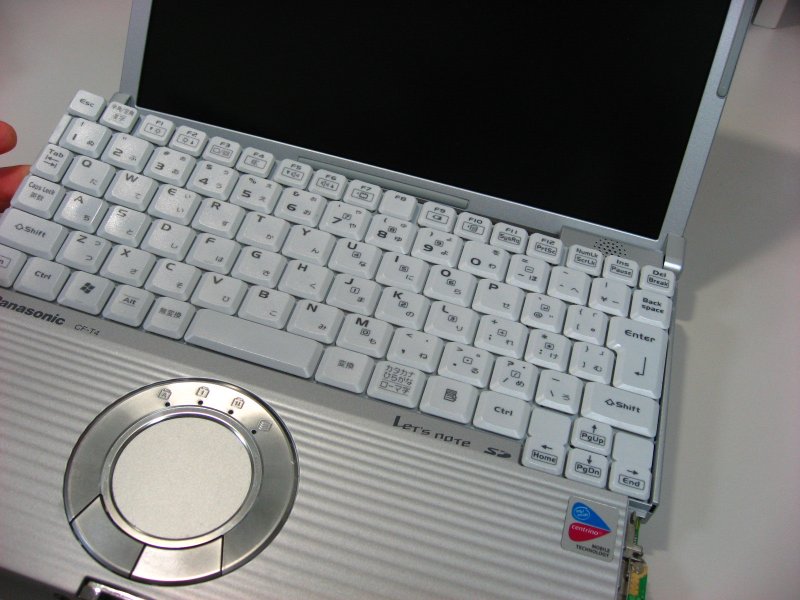

キーボード取り外し1

キーボード取り外し2

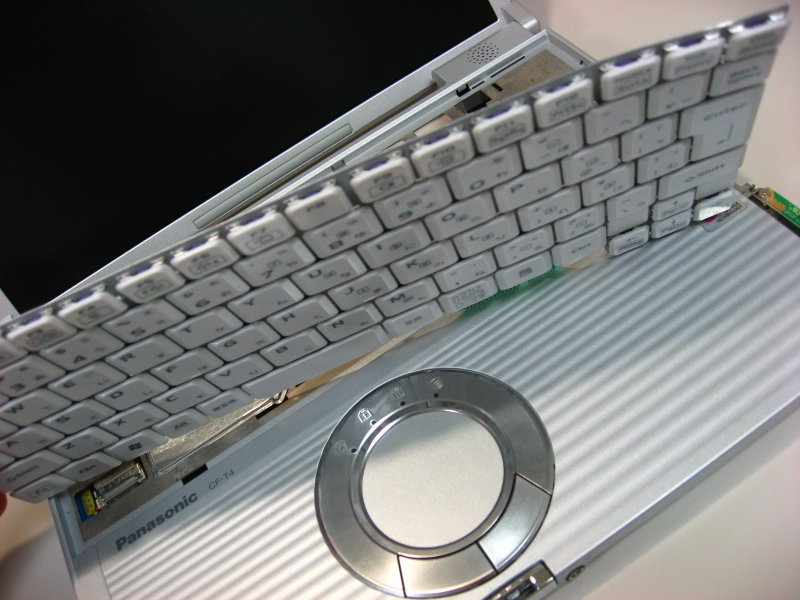

キーボード取り外し3(薄いですねぇ)

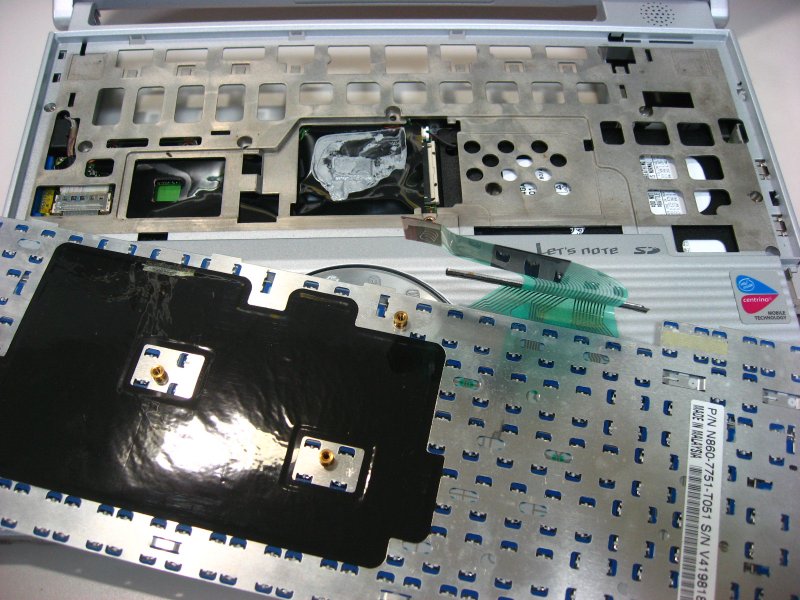

キーボード裏面

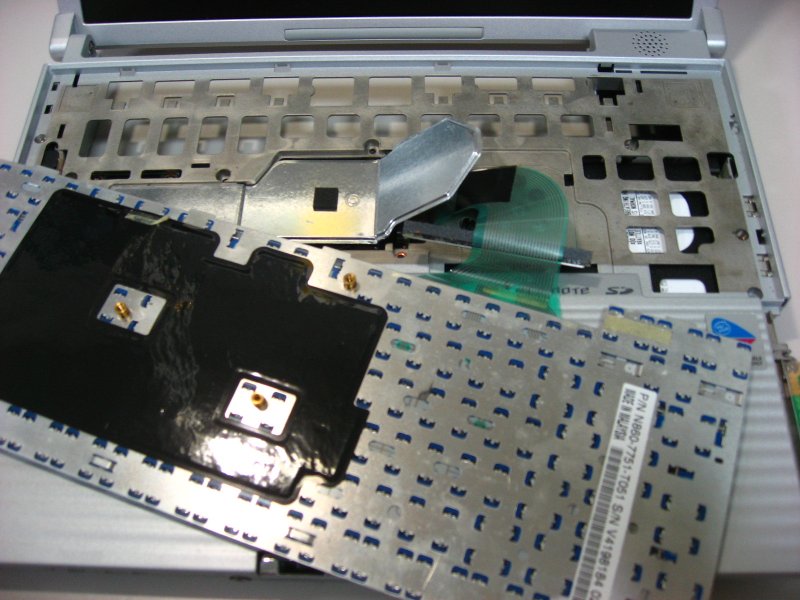

真ん中のヒートシンクっぽいアルミ板を取り外した後

肝心のキーボード部分は特に異常がありませんでした。
キータッチに違和感を与えていたのは、隙間が多いからでした。
少しテーピングして安定させました。(残念ながら写真撮影忘れてました…)
ついでだからとHDDも診てみる事に。
しかし、この後がちょっと大変である意味パズルのようでした。
(ひっかけ棒じゃなくて実は張り付いてたりとか)
分解サイト(後述)を参考にしながらしばし格闘...
成功!!

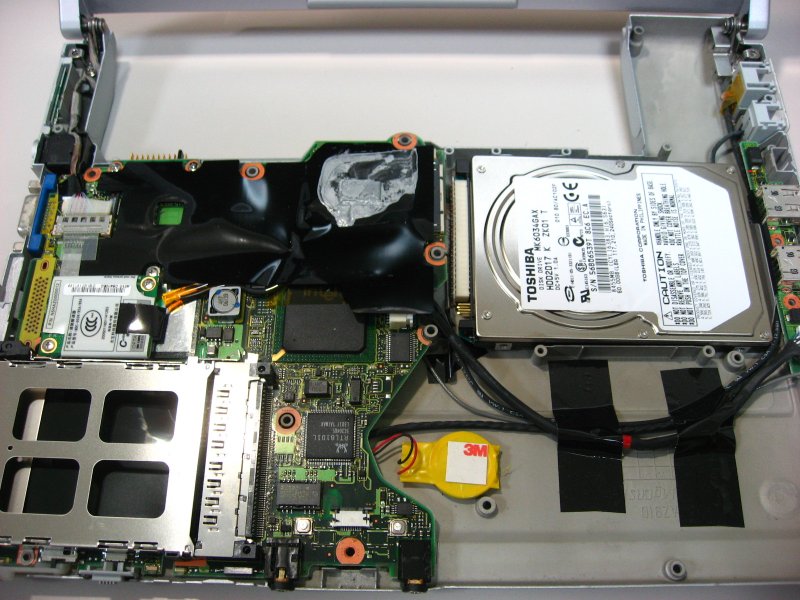

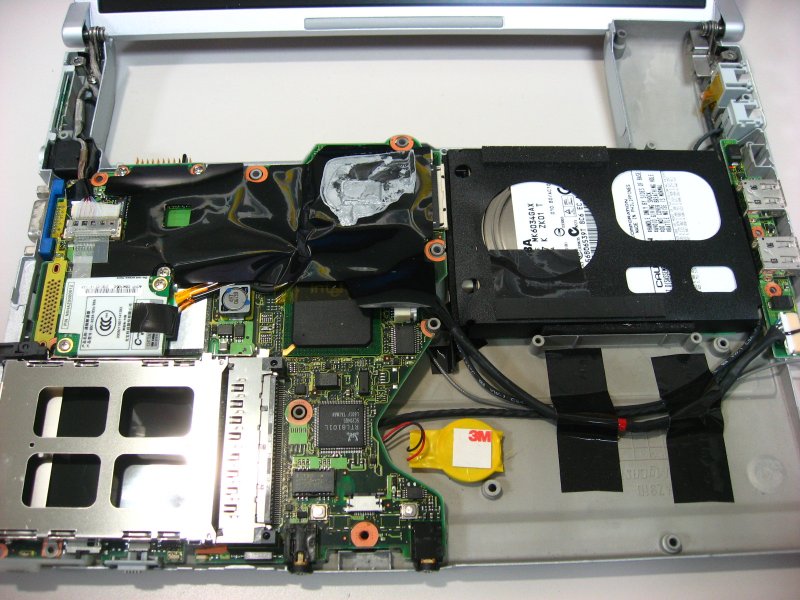

マザーボード&HDDお披露目!!

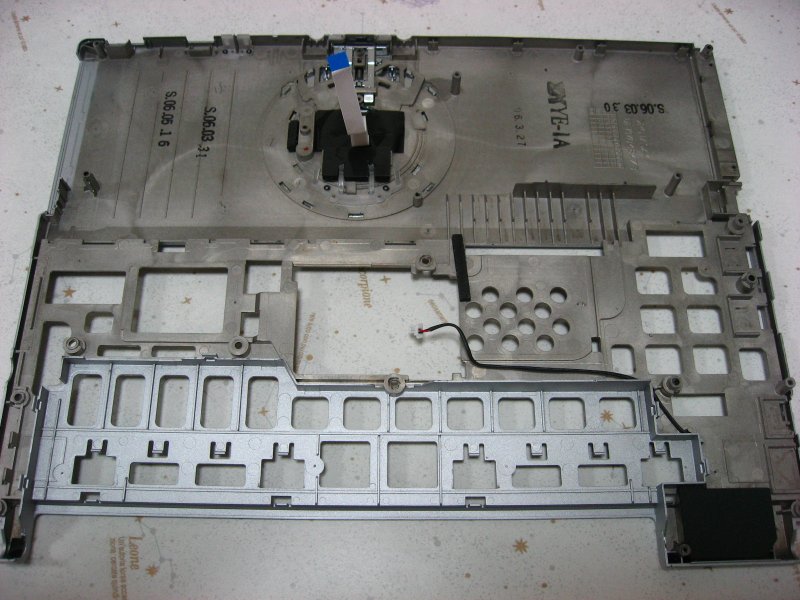

取り外されたパームレスト(上の丸い部分がクルクルパッドの裏面です)

HDDカバー取り外し♪

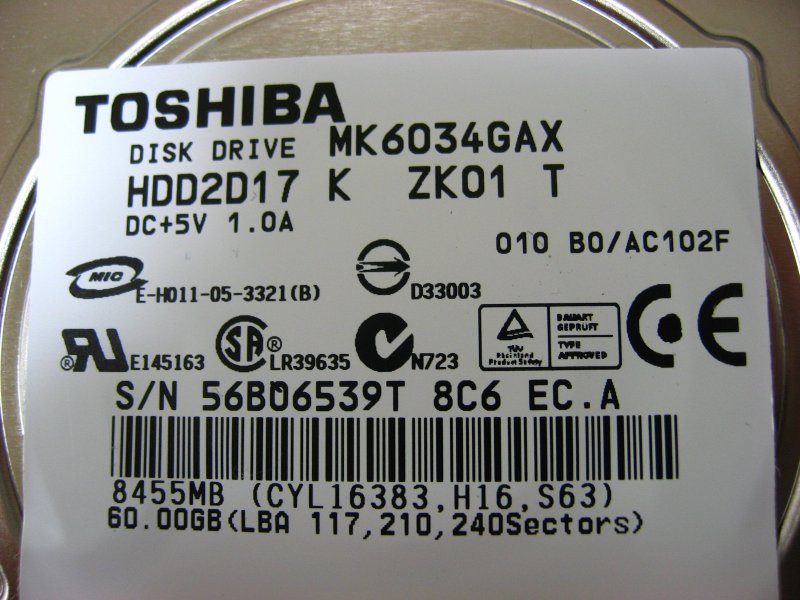

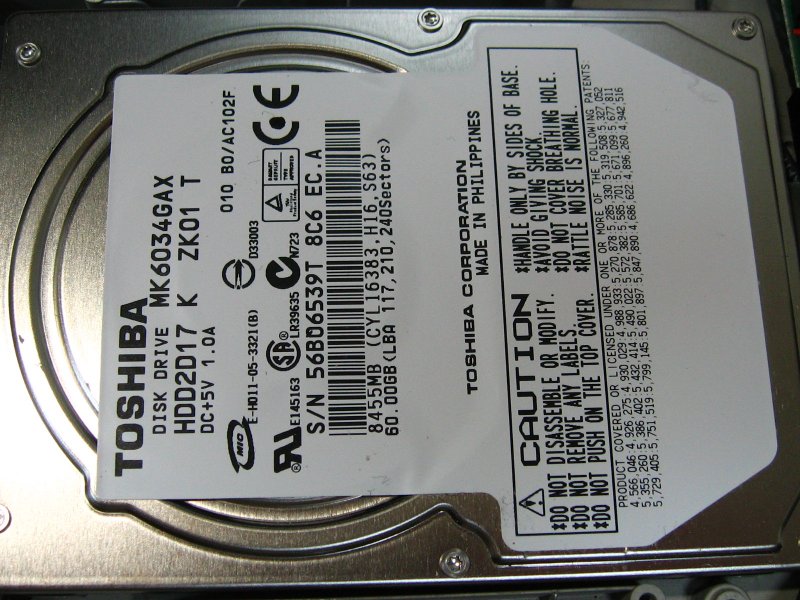

HDDのみ取り出し。

TOSHIBA MK6034GAX

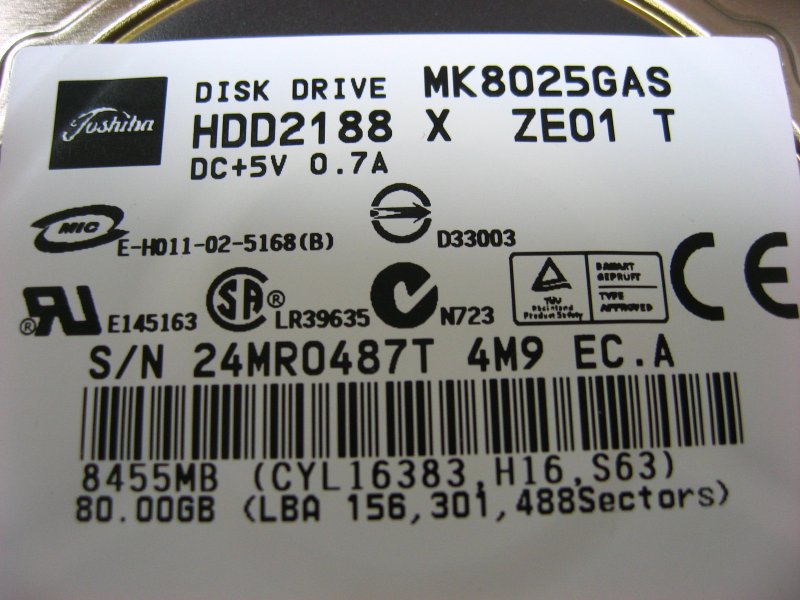

よくよく考えたら80GB(MK8025GAS)が余ってる!!
しかも運良くピンを折らないでも平気なLet'sNote対応のHDD。

容量が多いに越した事はないし、中古より自分で使ってたHDDの方が信頼性がある。
このまま入れ替えしまえ!!
センチュリー これdo台PRO、登場!!
60⇒80GBへデータフルコピー(やっと2.5万円の元取れてきたかな)

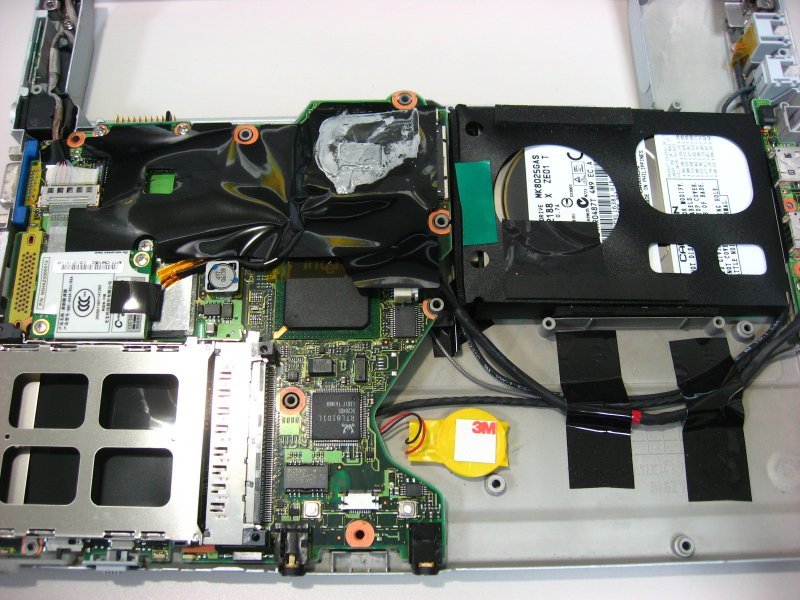

80GBに交換後にパシャリ♪

という訳で、気付いたら深夜にCF-T4を分解し
・キーボードの調査
・HDDの交換
・パーティションの分割 etc...
の作業を行っていました。
ここで気付いた。
HDD容量は20GBアップしてますが
・旧:MK6034GAX(60GB)は中速の5400rpm
・新:MK8025GAS(80GB)は低速の4200rpm
なんですよね。
ただし回転数が遅い分、発熱は少なくなると予想。
これはこれでOK。
業務用ノートとは言え、あくまでつなぎ&遊びですし続行〜

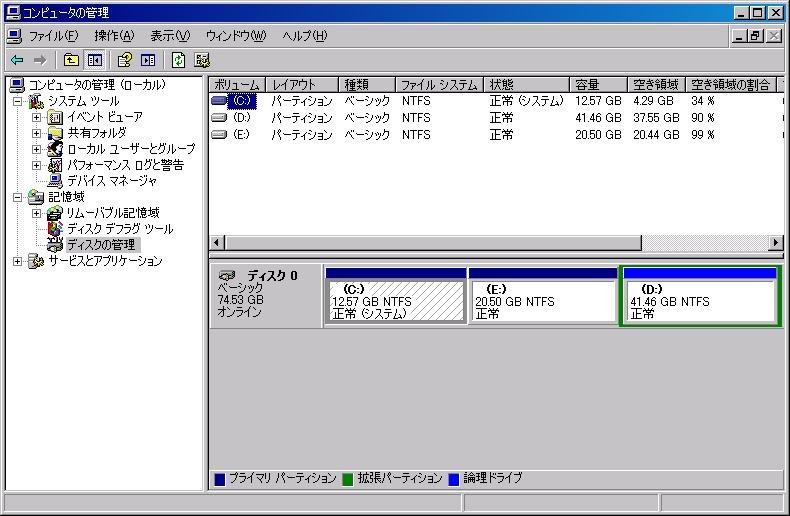

組み直し後無事に正常起動したんで、パーティションを3分割してみました。

ドライブレターの割り当てと容量が妙ですが、個人的な拘りを持って分けてます。
・C:12.57GB (XPプリインストール)
・E:20.50GB (未定)
・D:41.46GB (Data)
・X:見えない部分(OSイメージ)
■分解参考サイト■
より細かな写真や作業詳細は下記が役立つでしょう。
●Let's note「CF-T1」で遊ぼう
(1)「CF-T1・T2」のHDDを交換してみよう!
●Let's note(CF-T4)のHDD交換
●Let's Note のキーボードを交換してみました
●Let's Note CF-T4 HDD換装メモ
●CF-W2 HDD大容量化!(ノートパソコン改造)
■備考■
・メモリ+1GB増設予定です(現在は512MB)
・Eドライブの20.50GB(未定)は意識的に空けてます
ここまでやったら…流行のアレしかないでしょう!!
次回がとんでもなく楽しみです☆
P.S.
組み直しの時に部品を付け忘れたりとケアレスミスがありましたが、
終わってみればそんなに難しい作業ではありませんでした♪
一昔前のモバイルノートに比べたらとても分かり易く優れた構造で、
良い進化を遂げていると感じました。
今後はLet's Noteの修理も受け付けられそうですし、
安価なPCを探している方には今まで以上にお勧めできますね (^^)
P.S.2
SSDはより上位機種で!!
わずか2万でここまで遊べるとは素敵! T4好きになりました☆
